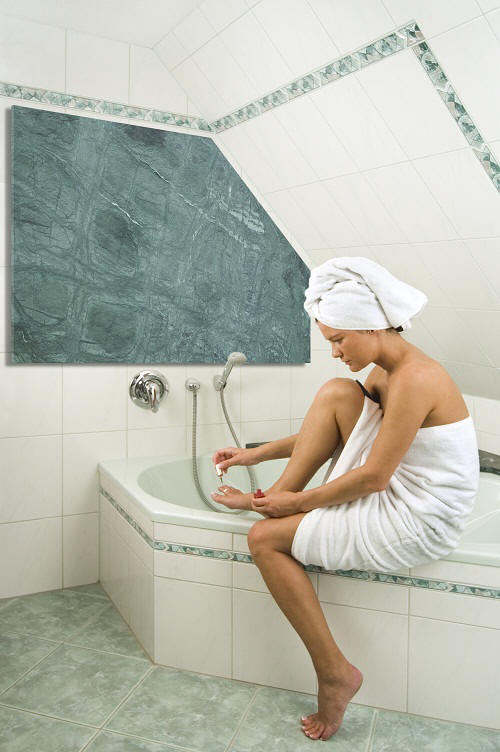

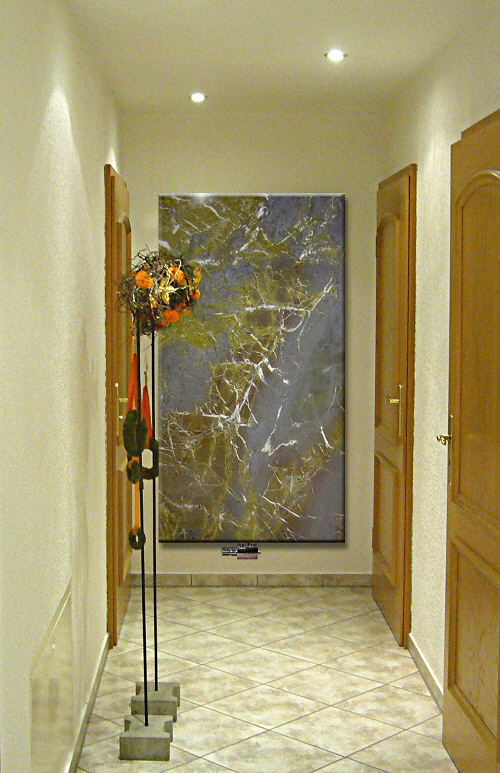

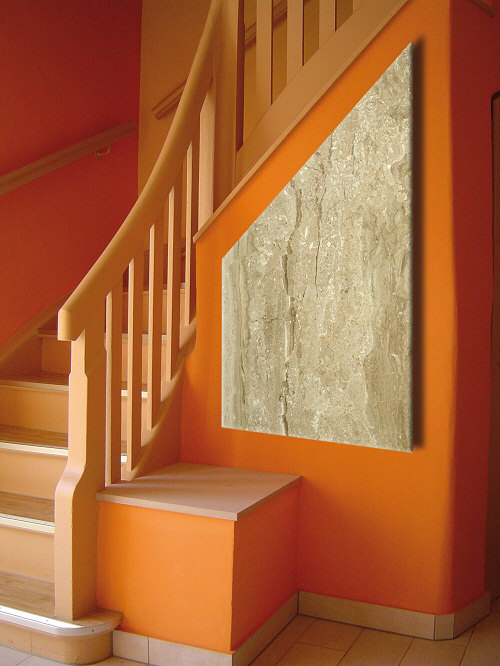

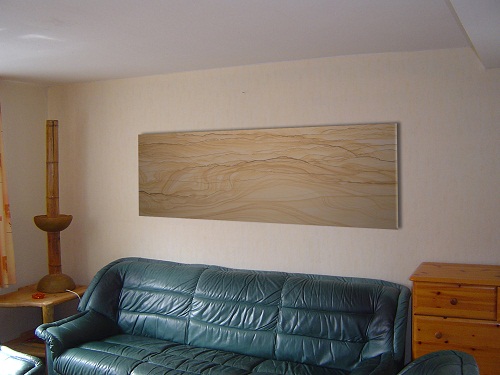

Natursteinheizkörper für die Zentralheizung

Plattenheizkörper aus Naturstein (Stärke: 3 cm) zum Betrieb in einer Warmwasser-Heizungsanlage.

Heizleistung geprüft nach DIN EN442. Verfügbar entweder in Standardausführungen Typ 075, 130, 170 für

senkrechte oder waagerechte Montage oder Dimensionierung nach Kundenwunsch. Ausführung von

Sonderformen nach tibutherm-Vorlagen oder individuelle Formen nach Absprache. Anschlüsse nach unten

oder seitlich 2*1/2“ Innengewinde für Hahnblock oder 2*3/4“ Außengewinde nach hinten (verdeckt).

Lieferung inklusive Befestigungsset für Mauerwerk oder Leichtbauweise. Lieferung verpackt auf

Einwegpalette.

Leistung

Leistung 1: 678 Watt/m2 (70/55/20°C)

Leistung 2: 418 Watt/m2 (55/45/20°C)

max. Betriebsüberdruck: 6 bar

max. Betriebstemperatur: 80 °C

Wasserführung: zwangsdurchströmt

Gewicht: ca. 85 kg/m2

Anschlüsse

unten 2*1/2“ Innengewinde, Abstand 50mm für Hahnblock

hinten 2*3/4“ Außengewinde, Abstand 50mm

Individuelle Ausführung der Heizkörperanschlüsse (1/2“ I.G.), z.B. seitlich oder anderes Abstandsmaß ist

möglich.

Heizkörpermaße

Standardtypen

075: 75cm* 60cm

130: 130cm* 60cm

170: 170cm * 60cm

Maßbegrenzungen für individuelle Dimensionen (senkrecht oder waagerecht)

min. Breite: 45 cm max. Breite 160 cm

min Länge: 50 cm max. Länge: 220 m

Befestigung

Anzahl Befestigungen (Aufhängelasche Heizkörper + zugeh. Wandhalter)

Standard und individuelle Ausführung bis 100 kg Heizkörpergewicht: 2 Stück

Individuelle Ausführung ab 100 kg Heizkörpergewicht 3 Stück

Mauerwerk (z.B. Ziegel, Porenbeton, o.ä.): Spannbohrkonsole 150mm

Leichtbauweise (z.B. Gipskarton doppelt): Befestigungssatz „Senior Standard“

Material

Granit: alle Arten

Marmor: lt. tibutherm Unterlagen, Weitere auf Anfrage

Sandstein: lt. tibutherm Unterlagen, Weitere auf Anfrage

Schiefer: : lt. tibutherm Unterlagen, Weitere auf Anfrage

Wir können alle Größen und Formen liefern.

Bitte lassen Sie sich ein persönliches Angebot erstellen!
